PLC binární vstupy a výstupy

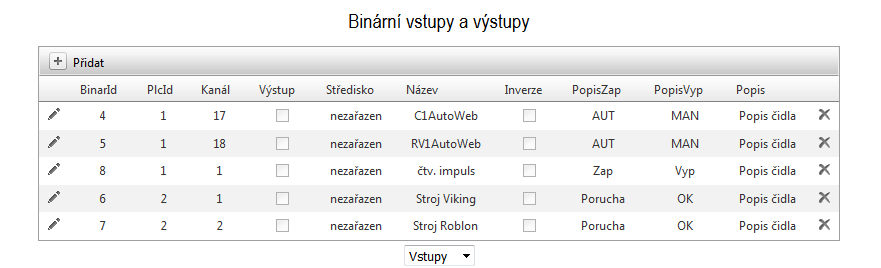

Panel je určen ke konfiguraci binárních vstupů a výstupů. Nejprve vybereme dole z rozbalovacího seznamu "Vstupy" nebo "Výstupy". Přidání vstupu nebo výstupu provedeme ikonou "+" nebo tlačítkem "Přidat". Pak zmáčkneme ikonu tužky vlevo na přidaném řádku. Nastavíme tak editační režim a můžeme nastavit parametry. Vlevo dole pomocí šipek přepínáme stránky, počet řádků na stránce je dáno v rozbalovacím seznamu "Page size".

PlcId	číslo PLC, většinou adresa
Kanál	číslo kanálu PLC
Výstup	nezaškrtnuto je vstup, zaškrtnuto je výstup
Středisko	název střediska, pod které je daný vstup zařazen a vyhodnocován v reportech
Název	název vstupu, maximálně lze použít 32 znaků
Inverze	při zaškrtnutí se bude log 0 na vstupu vyhodnocovat jako 1
PopisZap	text pro zobrazení v reportech při log 1
PopisVyp	text pro zobrazení v reportech při log 0
Popis	popis vstupu, maximálně lze použít 129 znaků
